مقره

مقره در سیستم‌های در سیستم‌های قدرت برای ممانعت از عبور جریان‌های ناخواسته به زمین مورد استفاده قرار می‌گیرد. این قطعه در سیستم‌های الکتریکی بسیار مهم است و با ایجاد یک مسیر مقاومتی، اجازه نمی‌دهد که جریانی از آن عبور کند. اگر دقت کنید متوجه می‌شوید که تیرها و دکل‌ها براساس استاندارد خاصی بر روی زمین قرار می‌گیرند. مقره‌ها در بین هادی‌های حامل جریان و تیرها نصب می‌شوند تا مانع از عبور جریان‌های هادی به زمین گردند. باتوجه به این که این هادی‌ها دارای ولتاژهای بسیار قوی هستند، ورود آن به زمین خطرات بسیاری دارد؛ درنتیجه مقره‌ها یکی از اصلی‌ترین ابزارهای ایمنی در سیستم برق‌رسانی به شمار می‌رود که باید بر اساس استانداردهای خاصی تولید شود.

انواع مقره بشقابی

مقره از نظر خاک و رطوبت بسته به ولتاژ مورد استفاده و شرایط محیطی شکل خاصی دارد. در واقع مقره عایق‌های الکتریکی هستند که در مراکز توزیع و انتقال نیرو مورد استفاده قرار می‌گیرند. اگر گرد و غبار روی مقره بنشیند، معمولاً یک حالت عایق روی جسم ایجاد می‌کند و در نتیجه برق قطع می‌شود. برای جلوگیری از این مشکل، مقره در یک برنامه زمانی مشخص در دستگاه پاک می‌شود.

وظایف مقره در شبکه‌ توزیع برق

به طور کلی مقره‌ها چهار وظیفه اصلی را برعهده دارند:

۱. استقامت الکتریکی مقره‌ها بالا بوده و می‌توانند در برابر نیروهای مکانیکی و بارها از خود مقاومت نشان دهند.

۲. این مقره‌ها در برابر رعد و برق و ولتاژهای بزرگ مقاومت بالایی دارند و در تمامی شرایط جوی از جمله بارش برف و باران دچار شکستگی و آسیب دیدگی نمی‌شوند.

۳. وزن هادی‌های خطوط انتقال و توزیع را برای نگه داشتن سیم‌های سقفی روی قطب‌ها و دکل‌ها در بدترین شرایط تحمل کنید.

۴. مقره وظیفه عایق‌بندی هادی‌ها و زمین و همچنین بین هادی‌ها با یکدیگر را بر عهده دارد؛ یعنی مقره باید مقاومت الکتریکی کافی داشته باشد تا عایق کافی بین فازهای شبکه و دکل‌هایی که به زمین وصل شده‌اند تا ولتاژ فازها را تحمل کند.

مهمترین ویژگی‌ و شاخصه‌های انواع مقره‌

نفوذ ناپذیری در برابر آبرطوبت و آلودگی
ضریب ایمنی و اطمینان بالامقاومت در برابر تغییرات دمایی
دوام مکانیکی بالااستقامت الکتریکی مطلوب
عدم تغییر شکل در برابر حرارتمقرون به‌صرفه

مقره جامپر

مزایای مقره

💠 مقاومت بالا در برابر حرارت وعدم تغییر شکل

💠 فاقد هر گونه حفره و ناخالصی

💠 استقامت الکتریکی و مکانیکی بالا

💠 مقاوم در مقابل آب و آلودگی

💠 ضریب اطمینان بالا

خرید مقره

مقره‌ها بر اساس جنس و نوع قیمت‌گذاری می‌شوند؛ به همین دلیل باید ابتدا محل نصب و سایر ویژگی‌ها را در نظر بگیرید و سپس قیمت این محصول را استعلام کنید. توجه به برند مقره‌ها این امکان را به شما می‌دهد که محصولی استاندارد و کاربردی را در اختیار داشته باشید. عدم رعایت استاندارد در تولید مقره‌ها می‌تواند خطرآفرین باشد؛ به همین دلیل از خرید مقره‌های فاقد گارانتی خودداری نمایید. جهت سفارش بهترین مقره به همراه گارانتی اصالت و سلامت فیزیکی کالا با شماره‌های درج شده در سایت تماس بگیرید.

خرید انواع مقره یکی از بهترین گزینه‌ها برای محقق ساختن این امر به شمار می‌رود. بر همین اساس، وسایل و تجهیزاتی میان سازه‌های نگه دارنده و هادی‌ها قرار گرفته است. بدین صورت که از مقاومت الکتریکی بسیار بالایی بهره می‌برد، در معنا و مفهوم مقره‌ها تفسیر می‌گردد؛ همچنین خرید مقره ضمن تشکیل دادن ارتباط مکانیکی میان هادی و زمین، وظیفه عایق کردن هادی نسبت به پایه را نیز بر عهده دارد.

مقره فشار ضعیف

راهنمای خرید مقره

نکته ای که در هنگام خرید مقره‌ باید به ان توجه فرمایید این است که به طور کامل نسبت به ویژگی‌های آن اطلاع داشته باشید.

» همیشه برای خرید مقره‌ها به دنبال برند‌های معتبر و قابل اطمینان باشید.

» در هنگام خرید مقره از مقره‌هایی استفاده نمایید که دارای ضمانت نامه یا گارانتی باشند.

» علاوه بر این که از برند‌های معتبر استفاده نمایید حتما به خدمات پس از فروش آن نیز توجه نمایید.

» با خرید مقره از فروشگاه‌های معتبر امکان خرید اجناس تقلبی کاهش پیدا می‌کند.

شما با خرید انواع مقره از فروشگاه اینترنتی پلیمر عایق اسپادانا می‌توانید که یک خرید رضایت بخش داشته باشید و سفارشات خود را با صرف کمترین زمان ممکن انجام نمایید.

خصوصویات مقره استاندارد
استقامت مکانیکی بالا
استقامت الکتریکی بالا
بدون ناخالصی و حفره‌های داخلی
مقاوم در برابر تغییرات درجه حرارت
عدم تغییر شکل در اثر تغییر دما
ضریب تلفات عایقی کم
دارای ضریب اطمینان بالا
مقاوم در برابر آب و آلودگی‌ها - شیشه ای یا چینی

مقره چینی

انواع مقره

دسته بندی انواع مقره‌هاانواع مقره از لحاظ جنسانواع مقره‌ها برحسب کاربرد
سوزنی یا میخی شیشه ای عبوری
آویزانچینیاتکایی
سنتیخطوط هوایی
مهار
سیلیکونی
چرخی

به منظور نگهداری خطوط انتقال 33، 20 و 11 کیلو ولت، از مقره‌های سوزنی استفاده به عمل می‌آید.

این نوع از مقره‌ها غالبا شبیه ناقوس کلیسا بوده و بر روی شیار بالایی آن، هادی خط واقع است.

در سیستم های فوق توزیع و انتقال بالاتر از ولتاژ 50 کیلو ولت، مقرههای آویزان بهترین گزینه میباشند.

از سوی دیگر، در خطوط فشار ضعیف 400 ولت، مقره های چرخی به کار گرفته  شده است.

مقره‌های سیلیکونی خاکستری رنگ بوده و جهت استفاده در مناطق صعب العبور و آلوده کاربرد دارند.

مقره جمپر

ذکر این نکته ضروری به نظر می‌رسد که برای جلوگیری از هرگونه قطعی و اتصال در پست‌های توزیع برق و همینطور محافظت و مراقبت از سیم‌ها در برابر عوامل محیطی مختلف، خرید مقره تاثیر مطلوب و بسزایی برجای می‌گذارد.

باید بدانید که انواع مقره‌ها دارای تنوع بالایی می‌باشند و هرکدام از آن‌ها مناسب با ولتاژ و کارایی خاص خود می‌باشند.

همچنین قیمت هر‌ مقره بسته به نوع و کارایی مقره متفاوت است. از انواع مقره می‌توان به پلیمری یا سیلیکونی اشاره داشت. در ادامه بیشتر آنها را بررسی می‌نماییم.


ویدیو کوتاه زیر، درباره شستشوی مقره‌های فشار قوی است.

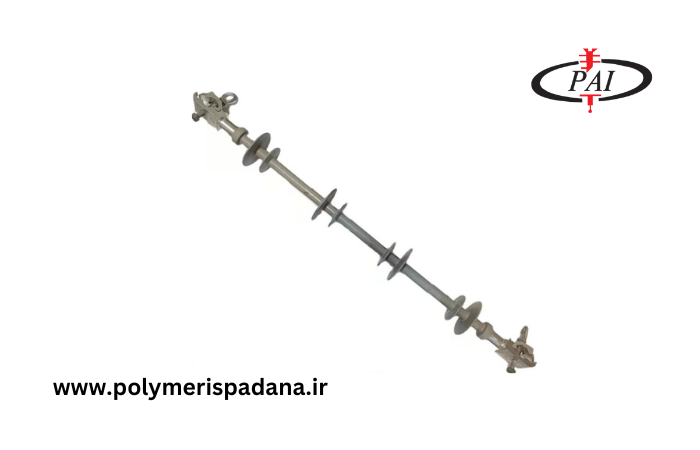

مقره پلیمری

در حقیقت این مقره‌ها یکی از اجزای بسیار مهم شبکه‌های فشار قوی است. اغلب بر حسب شرایط محیطی مانند رطوبت و آلودگی و یا ولتاژ مورد استفاده، شکل خاصی را به خود می‌گیرند.

مقره‌های پلیمری می‌توانند که جایگزین مناسبی برای انواع مقره‌ها مخصوصا در خطوط انتقال فشار باشند. چرا که دارای هزینه نصب آسان و وزن کم و تحمل نیرو های مکانیکی، شکنندگی و آسیب پذیری کمتر است.

شما می‌توانید انواع مقره‌ها را به صورت اینترنتی خریداری نمایید و در زمان و هزینه خود صرفه جویی کنید. باید بگوییم که براي مدت طولاني استفاده از مواد سراميكي به عنوان عايق در صنعت‌ برق رايج بود. ولی اشكالاتی كه بر اثر كاربرد اين مواد بوجود مي‌آمد.

مقره پلیمری

استفاده از عايق‌ هاي پليمري يكي از انتخا‌ب‌‌هايی بود كه در اين راستا مطرح شد. با توسعه تكنولوژي پليمر و توليد پليمرهاي مهندسي با خواص کاربردی، توجه محققان بيشتر به اين سمت جلب شد.

استفاده از پليمر به عنوان عايق در صنعت ‌برق نه تنها خواص الكتريكي مورد نياز را تامين مي‌كند. بلكه نقاط ضعف سراميك را نيز برطرف مي‌كند.

کاربرد این نوع مقره‌ها در جاهایی که فشار کششی افقی زیادی وجود دارد، مورد استفاده قرار می‌گیرند. مکان‌هایی همچون ابتدا و انتهای خطوط، زوایا و پیچ های تند و اسپن‌های بسیار بلند مثل رودخانه‌ها و دره‌های عریض و …  مقره های پلیمری در بین عموم دارای محبوبیت بالایی هستند.

کاربرد مقره بشقابی

مقره سیلیکونی

در رابطه با مقره سیلیکونی باید بگوییم که مقره نوعی پایه عایق است. بطوریکه از این مقره‌های سیلیکونی برای جلوگیری از تخلیه الکتریکی مورد استفاده قرار می‌گیرند.

چون از یک پوشش سیلیکون بهره می‌برد. این نوع‌ مقره‌ها در صنعت برق، شبکه‌های توزیع و پست‌های انتقال مورد استفاده قرار می‌گیرند. باید بدانید که از این تجهیزات به منظور حفاظت و مراقبت از دکلهای برق در برابر عوامل محیطی، رطوبت و آلودگی‌های صنعتی مورد استفاده قرار می‌گیرند.

وجود رطوبت بالا یکی از مهمترین عوامل تخلیه الکتریکی، قطعی و اتصال در پست‌های توزیع برق است. برخی از ویژگی‌های مقره سیلیکونی وزن بسیار كم آنها در مقایسه با سایر مقره‌ها می باشد كه این مساله باعث می‌شود كه مقدار و وزن دكل‌ها به همین نسبت كم شود كه در كل باعث صرفه‌جویی در هزینه‌ها می‌شود.

در گذشته مقره‌های كامپوزیت به خاطر نشكن ‌بودن جایگزین مقره‌های نسل قبل از خود شد. اما رفته رفته در حین بهره‌ برداری خواص مختلفی از خود نشان داد كه باعث شد بازار تقاضا مقره‌های سیلیكون رابر افزایش چشمگیری پیدا كند.

مقره ثابت

ظرفیت خازن در مقره

ظرفیت خازن مقره را با حرف C نمایش می‌دهند. ظرفیت خازن مقره‌ها برابر است با مقدار بار الکتریکی که باید بر روی یکی از صفحات خازن جمع شود، تا پتانسیل موجود در آن نسبت به صفحه دیگر به اندازه یک ولت بیشتر شود. بین دو صفحه یاد شده را ظرفیت خازن مقره می‌گویند.

باید بدانید که واحد ظرفیت خازن در مقره فاراد می‌باشد، اما به دلیل این که فاراد واحد بزرگی می‌باشد عملا در کار ها مورد استفاده قرار نمی‌گیرد.

باید دقت کنید که فاراد ظرفیت خازنی مقره می‌باشد و اگر که به منبع ولتاژ یک ولتی آن را متصل نماییم، در آن یک کولن بار الکتریکی ذخیره می‌شود. در ادامه می‌خواهیم عواملی که بر ظرفیت خازن در مقره تاثیر می گذارند را بیان کنیم.

این عوامل عبارت‌اند از:

  • جنس یا متریال دی الکتریک که به آن عایق می‌گویند.
  • فاصله بین صفحات
  • مساحت صفحات

گفتنی است که ظرفیت خازنی یک مقره با مساحت هادی نسبت مستقیم دارد و ظرفیت خازنی در مقره با فاصله بین صفحات نسبت عکس دارد.

شایان ذکر است که با متصل شدن یک خازن به یک ولتاژ DC موجب می‌شود بار الکتریکی در آن ذخیره گردد.

مقره های خطوط هوایی

مقره

مقره های خطوط هوایی
مقره‌های با فرم سوزنی یا میخی
مقره آویزان یا بشقابی – خطوط هوایی
مقره‌های خط هوایی سنتی یا کششی
مقره‌ی خطوط هوایی مهار شده
مقره استوانه‌ای شکل
مقره‌های مدل چرخی

مقره سوزنی

برخی از خطوط هوایی توزیع برق برای محافظت از مقره‌هایی به نام مقره‌های سوزنی شکل یا نوع میخی پوشانده شده‌اند.

از انواع مقره‌های خطوط هوایی که به مقره سوزنی اشاره شد.

برای خط های هوایی که دارای توزیع برق 11 ، 20 و 33 کیلو وات هستند استفاده می‌شود. از لحاظ مشخصات ظاهری این مقره‌ها حالت ناقوس دارند و اتصال آن ها یکپارچه و یک دست است.

مقره‌ها به صورت محکم به کمک پیچ به دکل ها متصل می شوند. پیچی که داخل نوع سوزنی یا میخی قرار دارد، از سرب و همچنین سیمان انباشته می‌شود.

این امر موجب جلوگیری از شکستگی این وسیله خواهد شد. این نوع به دلیل حالت چتری که دارند موجب شده تا هنگام بارندگی بر روی سطح مقره‌ها قطرات آب جمع نشود.

نکته مهم در مورد این نوع شکل، ضریب اطمینان آن است. بطوریکه دارای ولتاژ مناسب جرقه سطح مقره است و در هر نوع آب  هوایی تعریف شده است.

مقره آویزان

مقره آویزان

از این انواع که بسیار پرکاربرد است مقره‌ی آویزان است که به حالت زنجیر بار با قطعه‌های بشقابی چینی به هم متصل شده‌اند. این مقره‌ها در سیستم های توزیع با ولتاژ‌های بالاتر از مقره‌های میخی یعنی ولتاژ 50 کیلو وات به بالا کاربرد دارند.

از خصوصیات بارز مقره های آویزان، عدم نیاز به ضخامت و پیچیدگی بالا است، به همین دلیل از لحاظ اقتصادی بسیار مقرون‌بصرفه است و می‌توان در ولتاژ بالا از آنها استفاده نمود.

در این مدل هدایت کننده یا هادی خطوط، با یک قطعه فلزی به نام کلمپ به قسمت پایین مقره‌ها متصل شوند. کلاهکی که در بالای مقره آویزان تعبیه شده است با سیمان مستحکم شده است.

دارای جنس مقاوم گالوانیزه است که چسبندگی قابل توجهی دارد. این نوع که از مهمترین مقره‌های خطوط هوایی هستند دارای ویژگی‌های منحصر به فردی هستند.

مقره بشقابی

از جمله مزایای مقره‌های آویزان عبارت‌اند از :

1ـ خطوط هوایی از تعداد دلخواه ولتاژ استفاده می‌گردد.

به دلیل وجود ولتاژهای مناسب برای هر واحد از بشقاب‌های مقره.

2ـ هنگام آسیب دیدگی یکی از بشقاب های مقره بشقابی می‌توان تنها همان قسمت تعویض شود؛ همچنین در عملکرد مابقی تاثیری نخواهد داشت.

3ـ میزان فشار مکانیکی وارد شده بر این مقره‌ها پایین است.

4ـ قابلیت اتصال بشقاب‌ها با ولتاژهای بالاتر را دارند.

5ـ استفاده از زنجیره‌های بیشتر یا دوبل برای عبور خط‌های هوایی از روی اتوبان‌ها، رودخانه‌ها و …

مقره فشارقوی

مقره سنتی

از دیگر انواع مقره‌های خطوط هوایی که مورد توجه قرار دارد مقره‌های سنتی است. مقره‌های سنتی مناسب زمانی است که نیروی کششی وارد شده به مقره‌ها در حالت افقی بسیار بالا باشد.

این نوع مقره‌ها نیز حالت بشقابی دارند با این تفاوت که به صورت افقی طراحی شده‌اند. موارد استفاده از مقره سنتی در قسمت پایینی و بالایی خطوط هوایی انتقال یافته است.

همچنین پایه‌ها در خطوط توزیع از حالت صاف و مستقیم به حالت زاویه دار تبدیل شده‌اند. در حالت کلی این انواع دارای استقامت کششی بالا، جنس مقاوم، استحکام و قابلیت ولتاژهای گوناگون هستند. به همین دلیل کارایی بسیار بالایی در خطوط هوایی دارند.
